Hallo Zusammen,
ich war auch mal wieder etwas kreativ und habe endlich den Gabelträger meiner Palettengabel fertig gemacht, den ich letztes Jahr schon angefangen hatte. Anbei möchte ich euch ein paar Bilder vom Bau zeigen.
Ursprünglich wollte ich einen Satz Koppelhaken verbauen, was sich aber leider als nicht möglich herausstellte. Somit habe ich nach einer Alternative gesucht. Aber erstmal von vorne.
Hier seht ihr das "Startkapital" . Die Haken mit Verriegelungsösen, Gabelzinken und 2 schmalen Zinkenträgern:

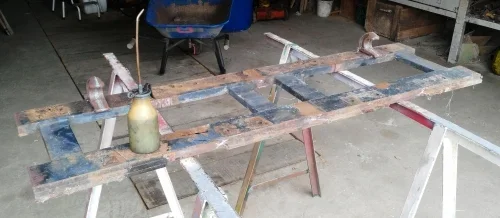

Vorbereitungen um die beiden Gabelträger zusammenzuschweißen:
Hier dann mit gehefteten Haken:

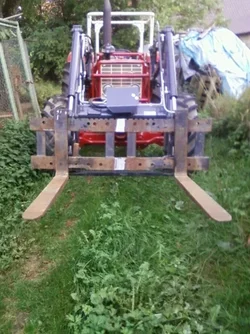

Bei der Anprobe stellte sich heraus, dass ich mit den Haken nicht weit genug nach oben komme und der Eurorahmen am Boden ansteht. Somit musste eine Alternative her:

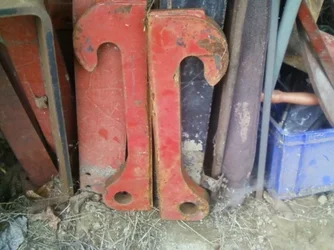

Von einem Freund habe ich dann Haken bekommen, die bei Radlader- und Teleskopladergeräten verwendet werden.

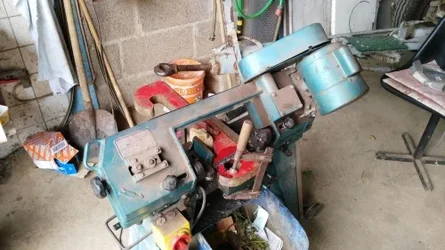

Wie es so ist, wenn man gebrauchte Sachen verbaut, die nicht für den jeweiligen Zweck vorgesehen sind, brauchen die Sachen auch noch etwas Nacharbeit. Hier beim zurechtsägen:

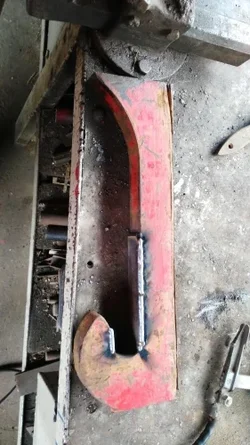

Der Bolzendurchmesser der Aufnahme(Haken) hatte 50mm. Der Durchmesser der Euroaufnahme hat allerdings nur 40mm. Somit musste ich diesen um 10 mm verkleinern:
Hier dann die erste Anprobe der "neuen" Haken. Ich finde, kann sich sehn lassen:
Nach und nach habe ich dann auch die Verriegelung konstruiert und geheftet:

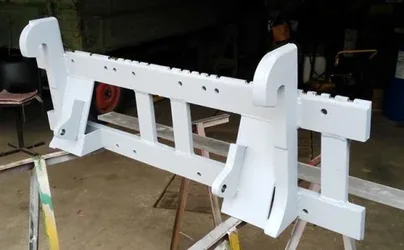

Nach der Anprobe am Schlepper, anschließendem Verschweißen und Verschleifen darf natürlich auch die Optik nicht zu kurz kommen. Somit habe ich den Gabelträger direkt grundiert:

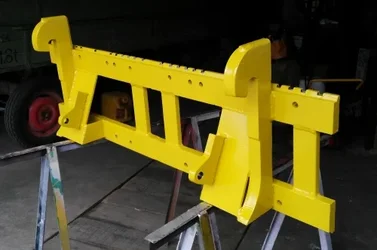

Und wie es sein muss, in Stoll gelb lackiert:

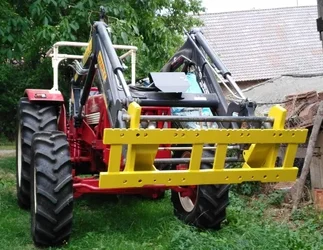

Zu guter letzt Anbau am Schlepper:
Das wars auch schon
Gruß Micha
