IHC 453 Cockpit Verkabelung Sicherungskasten Schaltplan

[Christian IHC]

Hallo zusammen,

dies ist mein erster Beitrag, weißt mich gerne auf Fehler oder wie man es anders machen sollte hin.

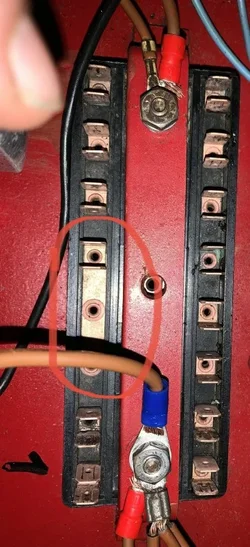

Möchte die Kabelbelegung am 453 erneuern. Der Schaltplan dazu ist in der Betriebsanleitung. Wenn ich nach Schaltplan anschließe hat das Licht Dauerstrom, leuchtet also immer. Der Schaltplan ist nicht gleich mit dem Sicherungskasten. Im Schaltplan sind die Kontakte 3,4,5,6 zusammengefasst und bei mir die Kontakte 3,4,5.

Nach altem Anschlussprinzip funktioniert das Umschalten von Abblendlicht zu Fernlicht in der Schlüsselstellung 3 nicht.

• Ha = Blinkschalter ist erst ein paar Jahre alt funktioniert.

• Hb = Schrittschaltrelais wurde durchgemessen funktioniert

• Kabelbruch ausgeschlossen, alles durchgemessen.

• Masse ist vorhanden.

• Kontakte am Sicherungskasten wurden gereinigt.

• Sicherungen und Birnen wurden kontrolliert.

Kennt jemand das Problem? Hat jemand eine Lösung oder ein Bild wie die Kabel richtig am Sicherungskasten anzuschließen sind, damit man nach Schaltplan arbeiten kann?

Danke euch schon mal!



[Christian IHC]

Problem nach Tagelangen versuchen und Recherche gelöst. Schaltplan in der Betriebsanleitung IHC453 passt nicht zu dem tatsächlich verbauten Sicherungskasten. Ich vermute es ist nach dem Schaltplan des 533 angeordnet, da beim 533 die Kontakte (Sicherungen) 3,4,5 zusammengefasst sind und nicht wie in dem Schaltplan des 453 3,4,5,6. Um dies genau aufzuschlüsseln würde ich den kompletten Schaltplan des 533 benötigen. Hab hier nur eine Seite gefunden. Grüße aus Bayern
